Encorder dan Decorder

-

Encoder adalah suatu rangkaian logika yang berfungsi untuk mengkonversikan kode yang lebih dikenal oleh manusia (desimal, oktal) ke dalam kode yang kurang dikenal manusia (biner). Proses pengubahan ini disebut dengan Encoding (penyandian atau pengkodean). Dalam teori digital banyak ditemukan istilah encoder seperti “Desimal to BCD Encoder” yang berarti rangkaian digital yang berfungsi untuk mengkodekan line input dengan jumlah line input desimal (0-9) menjadi kode bilangan biner 4 bit BCD (Binary Coded Decimal).

Contoh rangkaian Encoder Oktal ke BCD menggunakan gerbang OR :

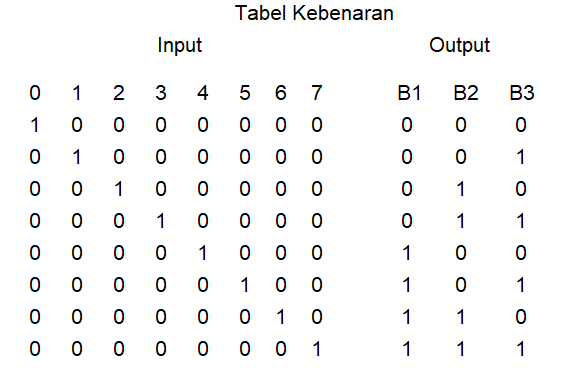

Tabel kebenarannya :


Decoder adalah suatu rangkaian logika yang berfungsi untuk mengkonversikan kode yang kurang dikenal manusia ke dalam kode yang lebih dikenal manusia. Proses pengubahannya disebut decoding. Pada hakekatnya, decoder berfungsi sebagai penterjemah sandi dari encoder.

Contoh rangkaian decoder :

Tabel kebenarannya :
